電 話：0316-5964567
手 機：15931601231
聯(lián)系人：崔先生
郵 箱：651934043@qq.com
網(wǎng) 址：xkljl.cn
地 址：廊坊大城縣大廣安鄉(xiāng)工業(yè)園

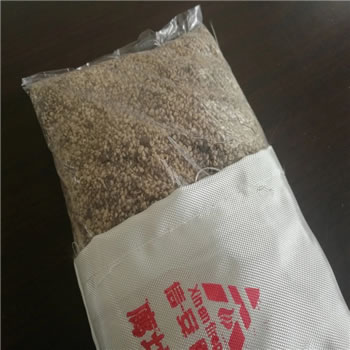

阻火包的外觀狀如枕頭, 外層果用編織緊密的玻璃纖維制成袋狀,內(nèi)部填充特種耐火、隔熱和膨脹材料,具有不燃性,耐火極限可達3h以上,在高溫下膨脹和疑固形成一種隔熱、隔煙的密封層。
現(xiàn)市面上銷售的阻火包質(zhì)量、價格參差不齊，因一些三無廠家偷工減料、生產(chǎn)不合格產(chǎn)品，導致假貨橫行、工程質(zhì)量出現(xiàn)問題、更甚之封堵部位起火達不到阻燃作用，后果難以想象.........下面廊坊信安防火材料有限公司就把鑒別阻火包真?zhèn)渭百|(zhì)量的方法告訴大家。
方法一
阻火包耐火試驗的裝置與防火堵料耐火試驗的相同, 均采用耐火實驗爐進行測試,用熱電偶測量爐內(nèi)溫度、試樣背火面、電纜表面或穿管表面溫度,耐火試驗時, 將阻火包直接堆砌在預制框架孔洞內(nèi), 并保證阻火包兩面平整, 框架外形尺寸508mmX502mmX240mm,壁厚50mm,孔洞尺寸408mmX402mmX240mm.試件應包括阻火包、電纜、穿管等,電纜與穿管穿過阻火包,電纜用單個阻火包,頭扎牢,穿管內(nèi)填約l00mm的包體材料。爐內(nèi)升溫條件應滿足 GB9978-1988《建筑構件耐火實驗方法?》中的要求。當阻火包的完整性喪失,或者背火面溫度達到180℃時,則認為達到了耐火極限。
方法二
阻火包的外觀檢測: 采用目測與手觸摸結(jié)合的方法進行 松散密度:測試應在室溫(20士5)℃條件下進行,將試樣(阻火包內(nèi)裝材料)放入電熱烘干箱內(nèi),在(65±2)℃條件下烘干至恒重。用量簡取烘干的試樣,輕微振蕩量簡。量簡內(nèi)共盛裝1000cm2試樣,稱其質(zhì)量,準確至1g。結(jié)果的誤差不得超過 0. 05>103kg/m3
方法三
耐水性:耐水性試驗取完整的3個包作為試樣,將試樣浸泡于 自來水中,水溫保持在(2o士5)℃, 1天觀察1次.浸泡3天后取 出擦干, 包體拆開后內(nèi)裝材料無明顯變化, 包體應完整、 無破損, 耐油性:試驗同耐水性試驗,將試樣浸泡于 o號柴油中,油溫保持在(20士 5)℃, 1天觀察1次,浸泡3天后取出擦干包體拆開后內(nèi)裝材料無明顯變化, 包體應完整、 無破損,
以上方法可以幫助大家檢測阻火包質(zhì)量、性能、及耐用程度。如果還有不懂的技術問題，大家可以免費咨詢，我們定期為大家推送防火材料阻火包專業(yè)信息。
來源：廊坊信安防火材料有限公司上一篇：阻火包施工注意
下一篇：選擇阻火包廠家及型號
